ブースターポンプの基本概念と定義

ブースターポンプとは、既存の水圧や流量を増強（ブースト）するために設置される補助ポンプのことです。英語の「boost（押し上げる、増強する）」という言葉が示すように、システム内の圧力や流量が不足している箇所に設置し、必要な性能を確保する役割を果たします。

一般的な給水システムでは、水道本管からの水圧だけでは高層階や遠方への給水が困難な場合があります。このような状況でブースターポンプを適切に配置することで、建物全体に安定した水圧と流量を供給することが可能になります。

ブースターポンプは単独で使用されることもありますが、多くの場合は既存の給水システムに組み込まれ、システム全体の性能向上を図る重要な設備として機能します。

ブースターポンプが必要とされる背景

現代の建築物の高層化や大規模化に伴い、従来の水道圧力だけでは十分な給水が困難なケースが増加しています。特に以下のような状況では、ブースターポンプの設置が不可欠となります：

・高層マンションやオフィスビルの上層階への給水
・大規模施設での同時使用による圧力低下の解消
・配管の長距離化による圧力損失の補償
・特殊用途における高圧・大流量の要求への対応

ブースターポンプの種類と特徴

ブースターポンプには用途や設置条件に応じて様々な種類があります。それぞれの特徴を理解することで、最適な機種選定と効率的な運用が可能になります。

定速型ブースターポンプ

定速型は最も基本的なタイプで、モーターが一定の回転数で運転し続ける構造です。シンプルな構造のため故障が少なく、メンテナンスが容易という利点があります。

しかし、需要の変動に関係なく一定の運転を続けるため、エネルギー効率の面では改善の余地があります。比較的小規模な施設や、水使用量の変動が少ない用途に適しています。

インバーター制御型ブースターポンプ

インバーター制御型は、需要に応じてモーターの回転数を自動制御する高効率タイプです。使用水量に合わせてポンプの出力を調整するため、大幅な省エネルギー効果が期待できます。

設置コストは定速型より高くなりますが、ランニングコストの削減効果が大きく、中長期的には経済性に優れています。また、圧力の安定性も高く、快適な給水環境を実現できます。

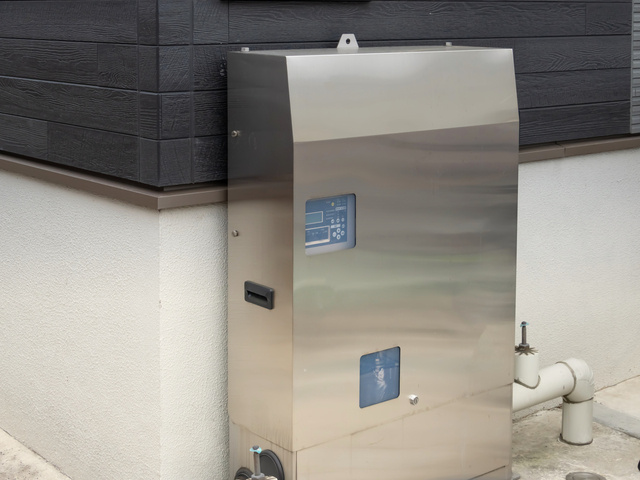

小型家庭用ブースターポンプ

戸建住宅や小規模建物向けに開発された小型タイプです。設置スペースが限られる場所でも導入でき、比較的簡単な工事で設置可能です。

2階建て住宅での水圧不足解消や、給湯器の性能向上などの用途で使用されることが多く、一般家庭でも導入しやすい価格帯の製品が多数ラインアップされています。

ブースターポンプの仕組みと動作原理

ブースターポンプの基本的な動作原理は、遠心力を利用して水に運動エネルギーを与え、それを圧力エネルギーに変換することです。この仕組みを詳しく理解することで、適切な選定や運用が可能になります。

遠心ポンプの基本構造

多くのブースターポンプは遠心ポンプの原理を採用しています。主要な構成要素は以下の通りです：

・インペラー（羽根車）：回転して水に遠心力を与える部品
・ケーシング（渦室）：インペラーを包み込む外殻
・モーター：インペラーを回転させる動力源
・軸受け：回転軸を支持する部品

水は中心部から吸い込まれ、インペラーの遠心力により外周方向に押し出されます。この過程で速度エネルギーが与えられ、ケーシング内で圧力エネルギーに変換されて吐出されます。

圧力制御システム

現代のブースターポンプには、自動的に圧力を監視・制御するシステムが組み込まれています。圧力センサーが常時水圧を監視し、設定値を下回った場合に自動的にポンプが作動します。

また、逆止弁や安全弁などの保護機器も重要な役割を果たします。逆止弁は逆流を防止し、安全弁は過度な圧力上昇を防ぐことで、システム全体の安全性と信頼性を確保しています。

ブースターポンプの主な用途と設置例

ブースターポンプは様々な分野で活用されており、それぞれの用途に応じて最適化された製品が開発されています。主要な用途を理解することで、自分の用途に適した製品選択が可能になります。

建築設備での使用

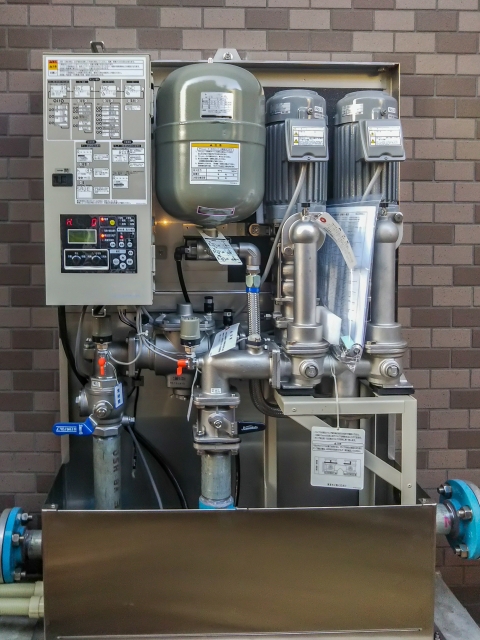

最も一般的な用途は建築物の給水設備です。高層マンション、オフィスビル、商業施設などで、上層階への安定した給水を確保するために設置されます。

特に受水槽・高架水槽方式の建物では、ブースターポンプが給水システムの心臓部として機能します。また、直結増圧方式では、水道本管の圧力を直接ブーストして各階に供給する重要な役割を担います。

工業用途での活用

工場やプラントでは、製造工程で必要な高圧・大流量の工業用水を供給するためにブースターポンプが使用されます。冷却水システム、洗浄設備、ボイラー給水などの用途で活躍しています。

工業用途では連続運転が求められることが多く、高い耐久性と信頼性を持つ産業用グレードの製品が選択されます。

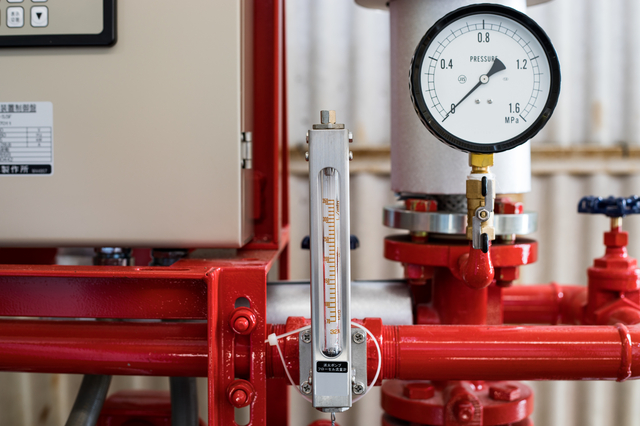

消防用設備での重要な役割

消火栓やスプリンクラーシステムでは、緊急時に十分な水圧と流量を確保するためにブースターポンプが不可欠です。消防法により設置基準が定められており、定期的な点検・整備が義務付けられています。

消防用ブースターポンプは、非常時の確実な作動が最重要課題のため、冗長性を確保した設計や自動起動システムが採用されています。

ブースターポンプの選定ポイント

適切なブースターポンプを選定するためには、複数の要因を総合的に検討する必要があります。用途、規模、経済性などを慎重に評価して最適な機種を選択しましょう。

必要な性能の算定

まず、必要な流量と揚程（圧力）を正確に算定することが重要です。流量は同時使用水量を基に計算し、揚程は配管の高低差と圧力損失を考慮して決定します。

過大な容量を選択すると初期コストとランニングコストが増加し、逆に容量不足では期待する効果が得られません。適正な容量選定が経済性と性能を両立する鍵となります。

設置環境の考慮

設置場所の環境条件も重要な選定要因です。屋内設置か屋外設置か、周囲温度、湿度、騒音規制などを考慮して適切な仕様を選択する必要があります。

また、メンテナンススペースの確保や将来の交換作業のしやすさも考慮すべき重要な要素です。長期間安定して使用するための環境整備が欠かせません。

メンテナンスと管理

ブースターポンプの性能を長期間維持するためには、適切なメンテナンスが不可欠です。定期的な点検と予防保全により、突発的な故障を防ぎ、設備の延命を図ることができます。

日常点検項目

日常的に確認すべき点検項目には以下があります：

・運転状況（異音、振動、温度）の確認
・圧力計・流量計の指示値チェック
・電流値の監視
・配管からの漏水確認
・制御盤の警報表示確認

これらの点検により、異常の早期発見と適切な対応が可能になります。

定期メンテナンス

専門業者による定期メンテナンスでは、より詳細な点検と部品交換が行われます。軸受けの潤滑油交換、インペラーの点検、電気系統の絶縁測定などが主な作業内容です。

メンテナンス周期は使用条件により異なりますが、一般的には年1～2回の定期点検が推奨されています。計画的なメンテナンスにより、安定した性能と長寿命を実現できます。

まとめ

ブースターポンプは現代の給水システムにおいて重要な役割を果たす設備です。適切な選定、設置、運用により、快適で安全な給水環境を実現することができます。

技術の進歩により省エネルギー性能や制御機能が向上し続けており、今後も様々な用途での活用が期待されています。定期的なメンテナンスと適切な管理により、長期間にわたって安定した性能を維持し、建物や施設の価値向上に貢献する重要な設備として機能し続けるでしょう。
