水洗トイレの基本的な仕組み

水洗トイレは、水の力を利用して排泄物を衛生的に処理する画期的なシステムです。基本的な構造は、便器本体、給水タンク、配管システムの3つの主要部分から構成されています。これらの部品が連携することで、清潔で快適なトイレ環境を提供しています。

水洗トイレの動作原理は、サイフォン効果と呼ばれる物理現象を利用しています。タンクから一気に流れ出る水が便器内の水位を上昇させ、排水管内の空気を押し出すことで強力な吸引力を生み出します。この吸引力により、排泄物や汚水が効率的に排水されます。

現代の水洗トイレには、節水機能や洗浄力向上のための様々な工夫が施されています。便器の形状、水流の方向、タンクの容量など、細部にわたって設計が最適化されており、少ない水量で最大の洗浄効果を得られるよう改良が続けられています。

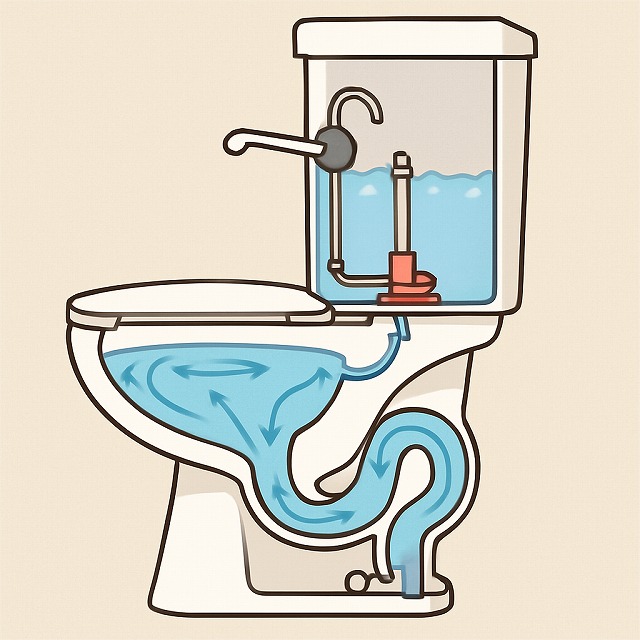

便器本体の詳細構造

便器の形状と水流設計

便器の内部は複雑な立体形状になっており、水流が最も効率的に流れるよう設計されています。便器の縁（リム）部分には多数の小さな穴が開けられており、ここから水が噴出して便器内壁を洗浄します。この水流により、汚れの付着を防ぎ、常に清潔な状態を保っています。

便器底部の排水トラップは、S字状に曲がった構造になっており、常に一定量の水が溜まっています。この水は「封水」と呼ばれ、下水管からの臭気や害虫の侵入を防ぐ重要な役割を果たしています。封水の水位は、トイレの正常な機能を維持するために常に適切なレベルに保たれています。

洗浄方式の種類

現在主流の洗浄方式には、洗い落とし式、サイフォン式、サイフォンゼット式があります。洗い落とし式は最もシンプルな構造で、水の重力と勢いで汚物を押し流します。サイフォン式はより強力な吸引力を利用し、静音性に優れています。

サイフォンゼット式は、ジェット水流とサイフォン効果を組み合わせた最も高性能な方式です。強力な洗浄力と優れた節水性能を両立しており、現在の高級トイレに多く採用されています。それぞれの方式には特徴があり、使用環境や予算に応じて選択されています。

給水タンクの内部構造と機能

タンク内の主要部品

給水タンク内には、ボールタップ、フロートバルブ、オーバーフロー管などの重要な部品が配置されています。ボールタップは浮き球の上下運動に連動して給水を制御する弁です。浮き球が下がると給水が開始され、設定水位に達すると自動的に給水が停止します。

フロートバルブ（フラッパー）は、タンク底部の排水口を開閉するゴム製の弁です。レバーを操作するとチェーンを介してフロートバルブが持ち上がり、タンク内の水が便器に流れ込みます。洗浄後はフロートバルブが自重で閉じ、再び給水が開始されます。

オーバーフロー管は、給水システムの異常時にタンクからの水溢れを防ぐ安全装置です。何らかの原因で給水が止まらない場合、余分な水はこの管を通って便器に排出され、タンクから水が溢れることを防ぎます。

給水と排水のサイクル

洗浄レバーを操作すると、一連の動作が自動的に実行されます。まず、フロートバルブが開いてタンク内の水が便器に流れ込みます。タンク内の水位が下がると浮き球も下降し、ボールタップが開いて給水が開始されます。

便器内への給水が完了すると、フロートバルブが閉じてタンクへの給水のみが継続されます。タンク内の水位が設定レベルに達すると、浮き球の上昇によりボールタップが閉じ、給水が停止して次回の使用に備えます。このサイクルが正確に動作することで、安定したトイレ機能が維持されています。

配管システムと排水の流れ

建物内配管の構造

トイレから流れた汚水は、建物内の排水管を通って外部の下水道に送られます。排水管は重力を利用して汚水を流すため、適切な勾配を保って設置されています。一般的に、排水管の勾配は1/100から1/50程度に設定されており、汚水の滞留を防いでいます。

建物内では、汚水管と雑排水管が分離されている場合と、合流している場合があります。分流式では、トイレからの汚水とキッチンや浴室からの雑排水が別々の配管を通り、合流式では一つの配管システムで処理されます。建物の設計や地域の下水道システムにより方式が決まります。

通気システムの重要性

排水管には通気管が接続されており、配管内の気圧を調整しています。通気管がないと、排水時に配管内が負圧になり、各器具のトラップ内の封水が吸い出されてしまいます。封水がなくなると下水臭が室内に侵入するため、通気システムは衛生面で極めて重要です。

通気管は通常、建物の屋根まで延長されており、大気に開放されています。これにより、排水時に必要な空気の供給と、配管内ガスの排出が行われ、排水システム全体の正常な機能が保たれています。

最新トイレの技術革新

節水技術の進歩

現代のトイレは、従来型と比較して大幅な節水を実現しています。1970年代のトイレが1回あたり13リットル程度の水を使用していたのに対し、現在の節水型トイレは4〜6リットル程度まで使用量を削減しています。

節水技術には、便器形状の最適化、水流制御技術、タンク容量の削減などがあります。特に、便器内の水流を解析し、最小限の水量で最大の洗浄効果を得られるよう設計されています。また、大小洗浄の使い分けにより、さらなる節水効果を実現しています。

電子制御システムの導入

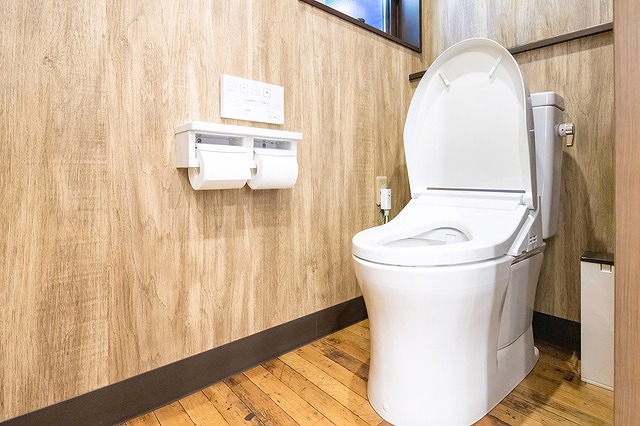

最新のトイレには、センサーや電子制御装置が組み込まれ、より高度な機能を提供しています。自動洗浄機能により、使用後に手動操作なしで洗浄が実行されます。また、使用頻度や時間帯に応じた洗浄パターンの調整も可能です。

温水洗浄便座との統合により、洗浄、乾燥、脱臭などの機能が一体化されています。これらの機能は精密な電子制御により管理され、使用者の快適性と衛生性を大幅に向上させています。

トラブル時の構造理解の重要性

故障診断への応用

トイレの構造を理解することで、トラブル発生時の原因特定が容易になります。例えば、水が流れ続ける場合、フロートバルブの変形、チェーンの絡まり、ボールタップの不具合など、症状から原因を推測できます。

また、水流が弱い場合の原因として、タンク内の水位不足、便器縁の目詰まり、配管の部分的詰まりなどが考えられます。構造を理解していれば、適切な点検箇所を特定し、効率的な修理が可能になります。

予防保守への活用

定期的なメンテナンスにおいても、構造理解は重要な役割を果たします。各部品の機能と劣化パターンを知ることで、適切なタイミングでの部品交換や調整が行えます。これにより、大きなトラブルを未然に防ぎ、トイレの長寿命化が図れます。

特に、ゴム製部品の定期交換、可動部の潤滑、配管の清掃などは、構造を理解した上で行うことで効果的な保守が実現できます。適切な保守により、トイレの性能維持と故障リスクの軽減が可能になります。

まとめ：構造理解で快適なトイレライフを

水洗トイレの構造は、長年の技術革新により高度に最適化されたシステムです。便器、タンク、配管の各部分が連携し、衛生的で効率的な排水処理を実現しています。この構造を理解することで、日常のメンテナンスからトラブル対応まで、より効果的な対処が可能になります。

技術の進歩により、節水性能と洗浄力の両立、電子制御による高機能化が実現されていますが、基本的な動作原理は変わりません。構造の理解を深めることで、現在使用しているトイレをより長く、快適に使用することができ、将来のトイレ選択においても適切な判断材料となるでしょう。
